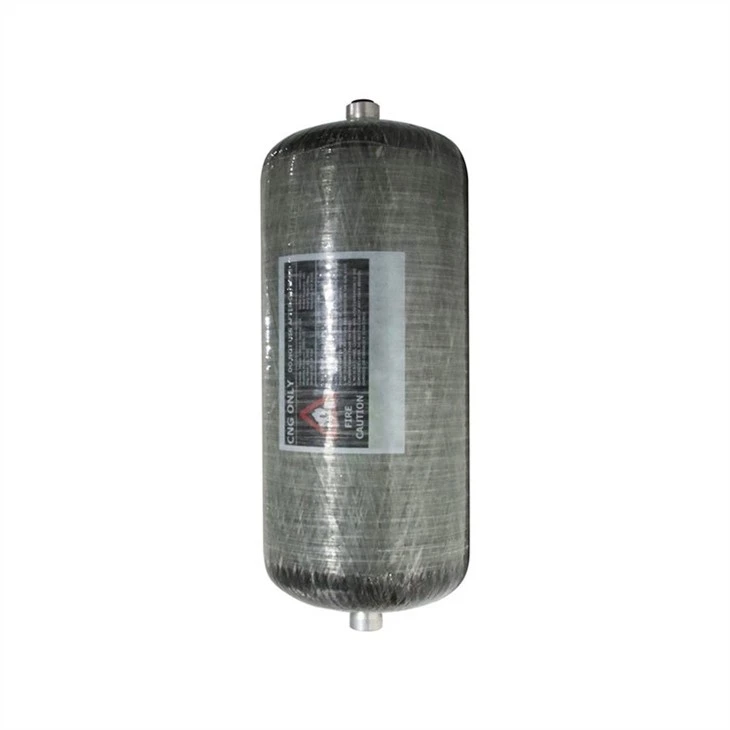

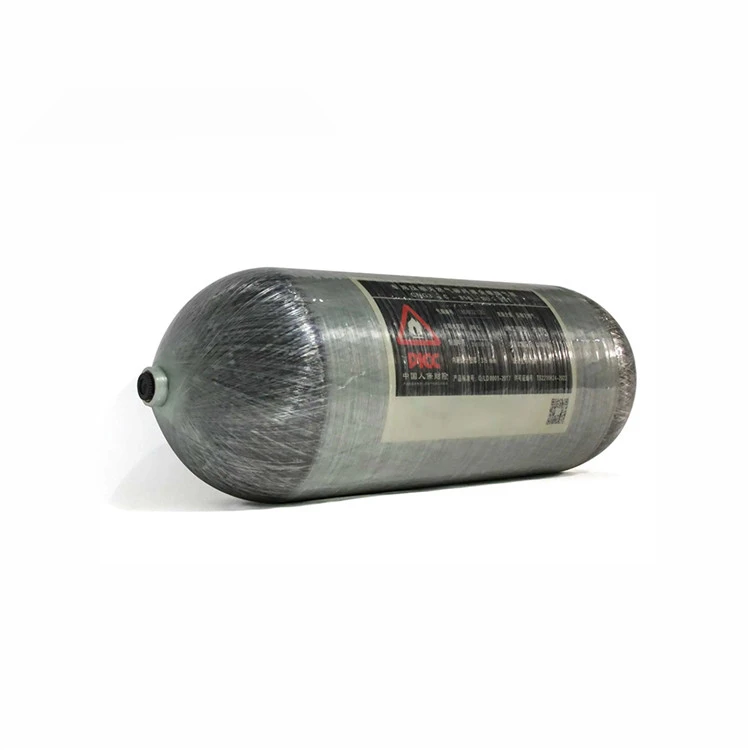

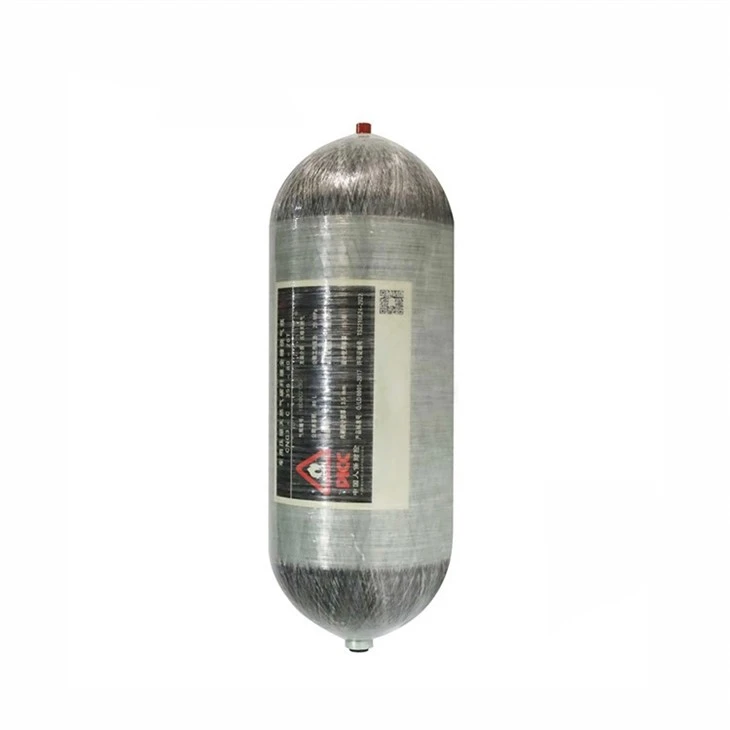

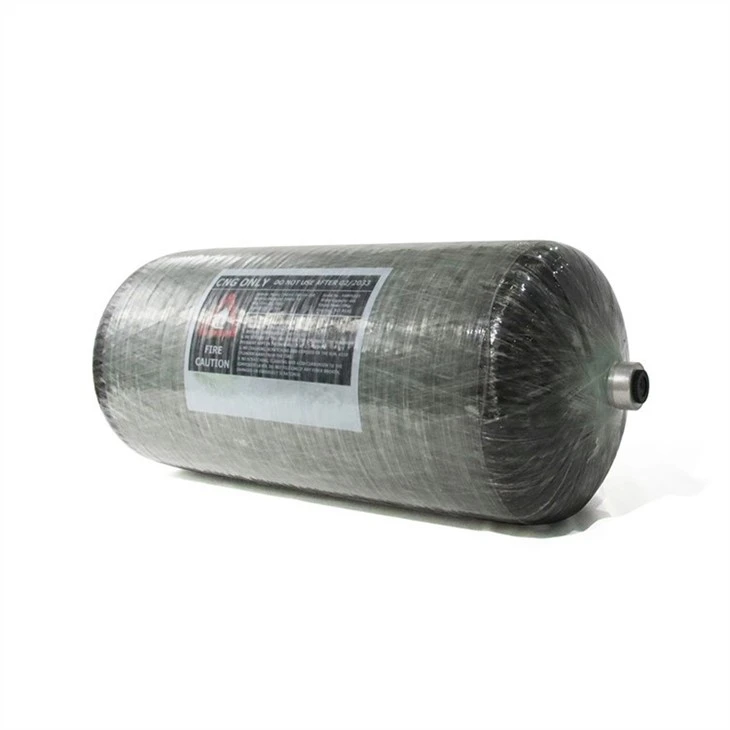

Cilindro de GNC tipo 4

Cilindros de gas especiales para vehículos de gas natural licuado

Cilindro de aire del vehículo

No se deben utilizar métodos de instalación que reduzcan la resistencia y la rigidez del cilindro de gas, como soldaduras y parches.

Los cilindros de gas se instalarán de manera razonable y ordenada. Después de la instalación, el cilindro de gas no debe exceder el borde del contorno exterior del vehículo, y la distancia desde el cilindro de gas hasta el tubo de escape del vehículo no debe ser inferior a 2000 mm. Cuando la distancia sea inferior a 200 mm, se instalará un dispositivo de aislamiento térmico fiable; La distancia entre la válvula de entrada de la botella de gas y el borde máximo del contorno exterior a ambos lados del vehículo no será inferior a 2000 mm.

Si se adopta el modo de instalación longitudinal, es decir, el eje de la bombona de gas es paralelo al eje longitudinal del vehículo, el extremo de la bombona de gas con válvulas e instrumentos deberá mirar hacia la parte trasera del vehículo.

El cilindro de gas debe estar firmemente instalado. Se colocará una junta antideslizante flexible de un espesor no inferior a 2 mm entre la botella de gas y el asiento fijo. El perno de fijación deberá tener un dispositivo de bloqueo cuyo par de apriete cumpla con los requisitos de diseño. Después de instalar y sujetar el cilindro de gas, deberá poder soportar la fuerza de 8 veces el peso total del cilindro de gas completamente cargado en las seis direcciones de arriba, abajo, izquierda, derecha, adelante y atrás. No habrá desplazamiento relativo entre el cilindro de gas y el asiento fijo. El desplazamiento relativo máximo del punto fijo entre el cilindro de gas y el asiento fijo no debe ser superior a 13 mm y los sujetadores no deben estar sueltos.

El cilindro de aire no debe instalarse en la cabina ni en el compartimiento de pasajeros.

Tubería y conector

Las tuberías se dispondrán de manera ordenada y razonable, sin colisión o fricción con las partes adyacentes. La distancia entre los clips de fijación de la tubería no debe exceder los 600 mm. Si la tubería hace contacto con partes adyacentes o pasa a través de la placa de orificio, debe protegerse con una junta resistente a la ternura. La forma de "O" del tubo de conexión rígido debe establecerse entre las dos partes. El radio de curvatura de la línea central de la tubería en forma de "S" o "U" no debe ser inferior a 5 veces el diámetro exterior de la tubería, lo que puede eliminar la expansión térmica, la contracción en frío y la vibración.

La distancia entre tuberías y juntas y el tubo de escape del motor no será inferior a 75 mm. Cuando la distancia es de 75 mm ~ 200 mm, se debe configurar un dispositivo de aislamiento térmico confiable y fijo; La distancia desde el eje de transmisión no debe ser inferior a 75 mm.

Se deben usar mangueras flexibles, como mangueras metálicas especiales de acero inoxidable, para tuberías entre tractores y remolques. La manguera flexible se fijará en la parte de la base del vehículo con abrazaderas de fijación elásticas, con una distancia entre abrazaderas de fijación no superior a 300 mm, y se fijará antes y después de cada flexión. La distancia entre la manguera y el tubo de escape del motor no debe ser inferior a 100 mm. Cuando la distancia es de 100 mm a 200 mm, se debe configurar un dispositivo de aislamiento térmico confiable y fijo.

La distancia entre la tubería criogénica y el circuito eléctrico automotriz, tubería de agua, tubería de gas, tubería de aceite y otras partes que no sean resistentes a bajas temperaturas no deberá ser inferior a 15 mm. Autor: Siming Teke https://www.bilibili.com/read/cv19240478/
